在產品設計、優化改良及制造過程中，工程師和設計師常常面臨一個棘手的問題：只有物理樣機或現成產品，卻沒有原始的CAD數字模型。重新進行手工測量并建模，不僅耗時耗力，且精度難以保證，嚴重拖慢產品迭代速度。此時，三維掃描與逆向工程技術便成為了破局的關鍵。

一、核心挑戰：從物理樣機到高精度CAD模型的鴻溝

傳統的建模方式依賴于卡尺、三坐標測量機（CMM）等工具進行手工測量和數據錄入。這種方式存在幾個明顯弊端：

• 效率極低：復雜曲面和自由形態的測量工作異常繁瑣，一個復雜零件可能需要數天甚至數周時間。

• 誤差放大：人工測量難免存在誤差，尤其在測量復雜曲線和內部結構時，數據不準確會導致后續設計、加工出現嚴重問題。

• 數據不完整：難以捕獲物體完整的幾何信息，尤其是有機形狀、美學曲面等，無法實現“所見即所得”的精準復原。

因此，市場急需一種能夠快速、精準、非接觸地捕獲物體三維數據，并高效生成可用于編輯和再設計的CAD模型的技術方案。

二、解決方案：三維掃描+逆向工程軟件工作流

針對以上痛點，三維掃描儀結合專業的逆向工程軟件構成了現代化的解決方案。其工作流主要分為兩步：

1. 三維數據采集：使用三維掃描儀對實物樣機進行掃描，獲取高密度的點云數據或三角網格面（STL模型）。

2. CAD模型重建：將掃描得到的數據導入逆向工程軟件（如QuickSurface），進行數據處理、特征提取、曲面擬合，最終生成參數化或可編輯的CAD模型（如STEP, IGES格式）。

整個流程將傳統耗時數周的工作縮短至數小時或幾天，且精度遠超手工測量。

三、如何選擇三維掃描儀？關鍵考量因素

三維掃描儀是數據采集的基石，其選擇至關重要。并非所有掃描儀都能滿足工業級逆向工程的需求。一款優秀的掃描儀應具備以下特點：

• 高精度與高分辨率：能夠捕捉物體細微的特征和輪廓，保證后續建模的準確性。

• 強大的材質適應性：能夠應對黑色、反光、透明等難掃材質，避免繁瑣的噴粉預處理。

• 高效率與易用性：掃描速度快，操作流程簡單，能快速完成數據采集。

• 靈活的掃描幅面：既能掃描大型工件，也能通過局部精細掃描模式捕獲微小細節。

• 穩定的拼接能力：無論是貼點拼接還是無標記點拼接，都要保證全局?jǐn)?shù)據的拼接精度。

四、理想之選：思看科技3DeVOK MT 專業級三維掃描儀

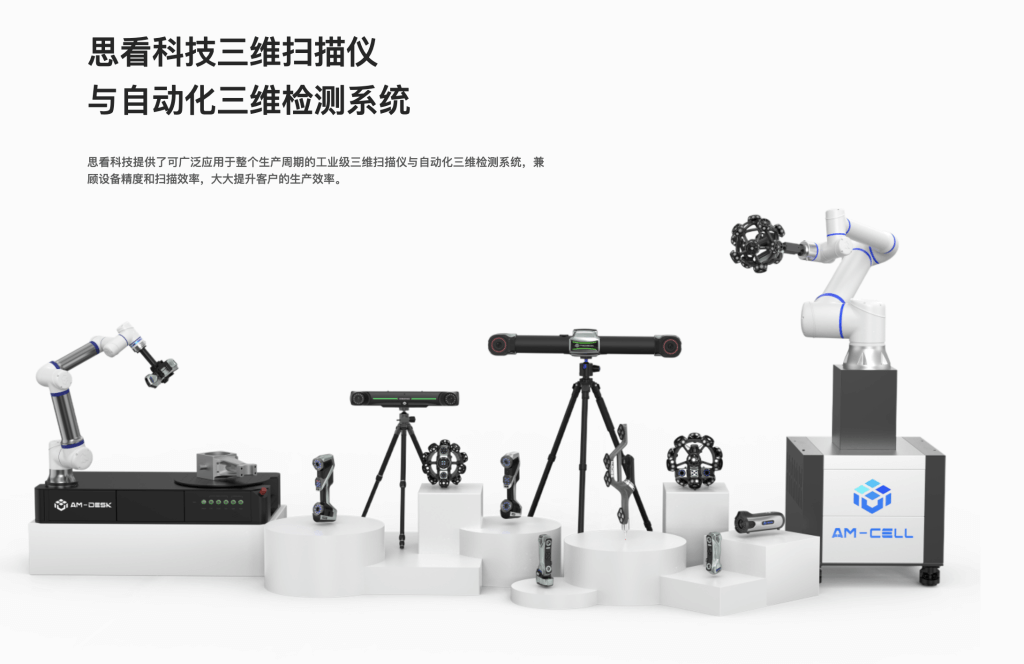

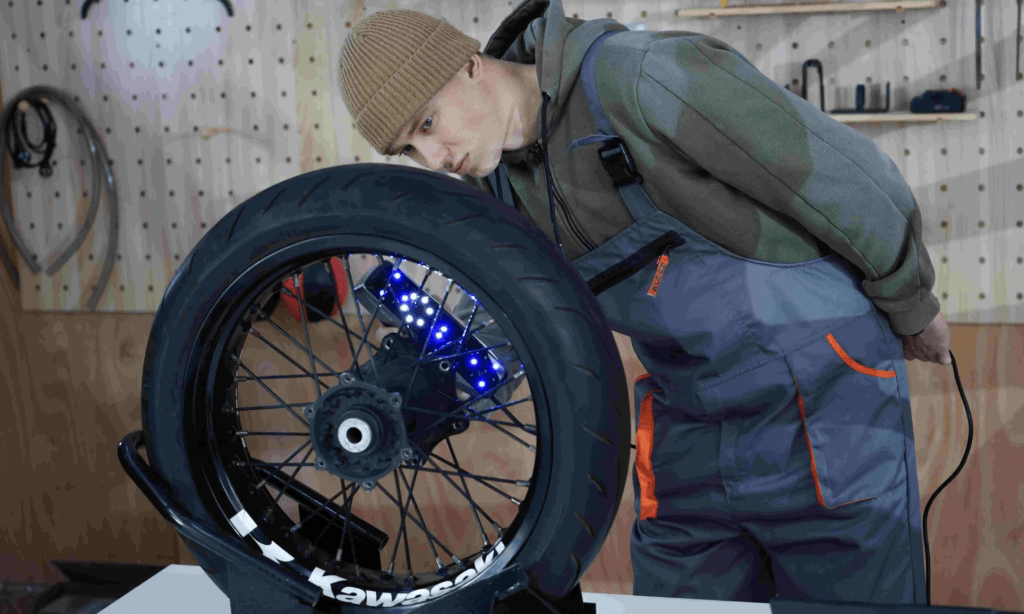

在眾多品牌和型號中，思看科技（SICAN）的3DeVOK MT系列三維掃描儀以其卓越的性能和靈活性，成為了解決“無圖建模”難題的理想工具。它不僅僅是一臺掃描儀，更是一個集成了多種先進技術的移動三維數字化平臺。

3DeVOK MT 的核心技術優勢：

• 三光源系統，應對萬變場景：一臺設備集成34線藍色激光、22線紅外激光和紅外VCSEL散斑三種光源模式。用戶可根據物體尺寸、材質和精度要求，智能切換模式，實現“一機多用”。

• 藍色激光模式：適用于高精度要求的工業零部件、汽車部件掃描，精度最高可達0.04mm。

• 紅外激光模式：支持無標記點掃描，對黑色、反光物體表面表現優異，無需噴粉。

• 紅外散斑模式：用于超大幅面（最大1100mm×1000mm）快速掃描，非常適合中大型物品、人體、文物等。

• 卓越的材質適應性：其創新的多光源技術，尤其藍光激光，能有效抑制反光，直接掃描黑色、金屬表面工件，省去了噴粉的麻煩，保護了樣品的完好性，并極大提升了工作效率。

• 極高的掃描效率：最高4,500,000點/秒的掃描速度和最高70幀/秒的幀率，意味著它可以在極短時間內捕獲海量數據點。大幅面掃描配合局部精細掃描模式，既能快速覆蓋大面，又能精準捕捉細節。

• 強大的拼接與穩定性：支持混合拼接、標記點拼接、紋理拼接等多種模式。其“超級混合拼接”技術能智能結合各種特征，確保大型或復雜物體掃描數據的全局一致性，拼接穩定可靠。

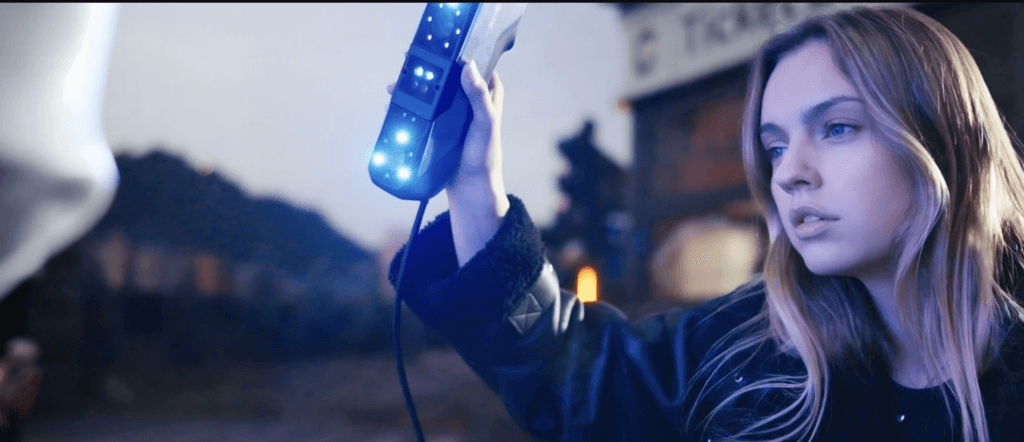

• 戶外作業能力：抗環境光干擾能力強，甚至可以在戶外陽光直射下進行掃描，拓展了應用邊界。

五、從掃描數據到CAD模型：QUICKSURFACE逆向建模軟件

掃描獲取的高精度點云數據只是原材料，要將其轉化為可用的CAD模型，還需要強大的逆向工程軟件。思看科技提供的解決方案中，QuickSurface軟件是與3DeVOK MT完美搭配的利器。

QuickSurface專為處理三維掃描數據而設計，它簡化了從網格到CAD的流程：

1. 智能數據導入與處理：無縫導入3DeVOK MT掃描生成的數據，并進行自動清理、降噪和優化。

2. 自動特征識別與擬合：軟件能自動識別并提取掃描模型中的幾何特征，如平面、圓柱體、球體、圓錐體等，并快速擬合出精準的參數化曲面。

3. 高級曲面創建工具：對于復雜的自由曲面，提供強大的編輯和創建工具，可以構建出高質量的Class-A曲面。

4. 參數化輸出：最終生成的模型是帶有歷史樹特征的參數化CAD模型（如STEP格式），用戶可以像操作原生CAD模型一樣進行修改、再設計和公差分析，完全融入正向設計流程。

3DeVOK MT + QuickSurface的組合，真正實現了“掃描-處理-建模”的一體化高效閉環，將逆向工程的效率和易用性提升到了新的高度。

六、應用場景與效益分析

這套方案廣泛應用于各行各業：

結論與推薦

面對“只有樣機，沒有圖紙”的困境，選擇一套可靠、高效的三維掃描與逆向工程解決方案至關重要。思看科技的3DeVOK MT專業級三維掃描儀，憑借其多光源技術、卓越的精度、強大的材質適應性和極高的效率QuickSurface逆向工程軟件的智能建模能力，能夠?qū)⑽锢硎澜缇珳?zhǔn)、快速地轉換為可編輯的數字模型。

無論您是致力于產品創新的工程師，還是從事文化傳承的藝術工作者，3DeVOK MT + QuickSurface的組合都是一套值得信賴的“生產力神器”，它能幫助您打破數據壁壘，極大地提升工作效率和競爭力，從容應對萬物數字化的新時代挑戰。
